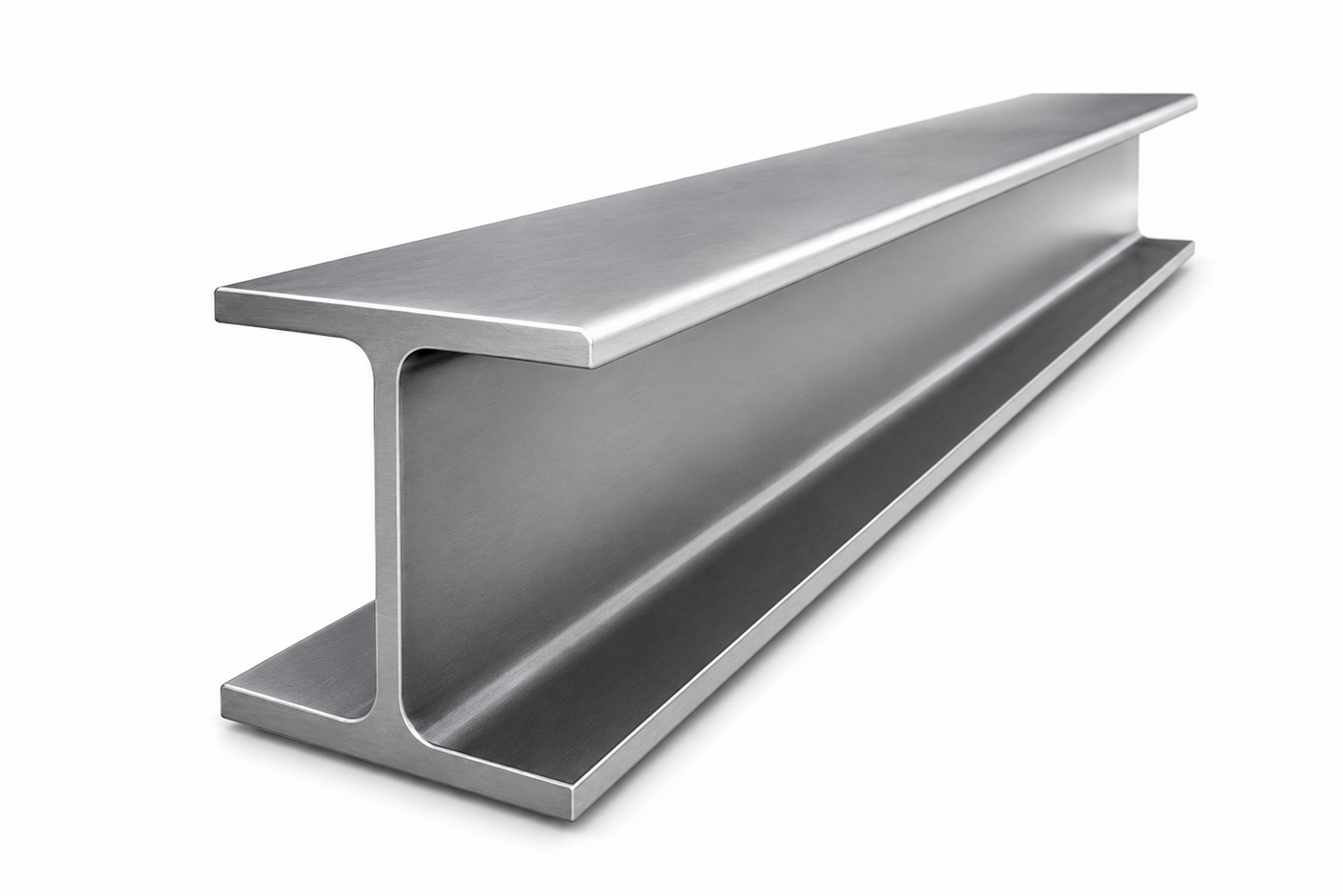

Балка двутавровая

Один из наиболее прочных видов фасонного металлопроката с Н-образным поперечным сечением. Широко используется в строительстве зданий, мостов и промышленных сооружений.

Отображение 1–16 из 37

Двутавровая балка — фасонный металлопрокат с Н-образным поперечным сечением, обеспечивающий высокую устойчивость к изгибающим нагрузкам при экономичном расходе металла. Применяется в строительстве зданий, мостов, промышленных сооружений и несущих металлоконструкций.

Технология производства

Подготовка стальной заготовки

Основой служит конструкционная углеродистая или низколегированная сталь. Заготовка нагревается до 1100–1200 °C — температуры, при которой металл становится пластичным и поддаётся формовке в H-образный профиль.

Горячая прокатка профиля

Заготовка последовательно прокатывается через систему калиброванных валков, которые формируют характерное H-образное сечение с полками и стенкой. Горячекатаный способ обеспечивает высокую прочность и точность геометрии профиля.

Охлаждение и правка

После прокатки балка охлаждается в контролируемом режиме для снятия внутренних напряжений, затем правится на роликоправильной машине. Это обеспечивает прямолинейность и соответствие геометрических параметров требованиям ГОСТ 8239-89 и ГОСТ 26020-83.

Контроль качества и сертификация

Каждая партия проходит контроль геометрических размеров, механических характеристик и качества поверхности. На партию выдаётся сертификат с указанием марки стали, номера плавки и соответствия стандарту.

Основные характеристики

При выборе двутавра учитываются: высота профиля, ширина полок, толщина стенки и полок, масса погонного метра, момент инерции и сопротивления, марка стали, длина проката. Номер балки соответствует приблизительной высоте профиля в сантиметрах.

10–60
Номер (высота в см)
12 м
Стандартная длина
Б, Ш, К
Серии профилей
7850 кг/м³
Плотность стали
Типоразмеры
НомерВысота, ммМасса, кг/м
101009,46
1414013,7
1616015,9
1818018,4
2020021,0
2424027,3
3030036,5
3636048,6
4040057,0
5050078,5
60600108,0

Наиболее востребованные позиции: 16, 20, 24, 30, 36.

Марки стали

Двутавровая балка производится из конструкционных углеродистых и низколегированных сталей. Выбор марки определяется условиями эксплуатации: рабочей нагрузкой, температурным диапазоном и требованиями к свариваемости.

Марка
Применение
Ст3сп
Основная марка для общестроительных конструкций. Хорошая свариваемость, широкий диапазон применения в зданиях и металлоконструкциях.
Ст3пс
Полуспокойная конструкционная сталь для несущих конструкций зданий и сооружений при умеренных нагрузках.
С255
Низколегированная строительная сталь по ГОСТ 27772-2021. Предел текучести не менее 255 МПа. Применяется в несущих каркасах зданий.
С345
Высокопрочная строительная сталь. Предел текучести не менее 345 МПа. Используется в ответственных металлоконструкциях с повышенными нагрузками.
09Г2С
Хладостойкая низколегированная сталь. Применяется в конструкциях, работающих при температурах до −70 °C.

Типы двутавровых балок

Нормальные (Б)

Универсальный двутавр для большинства строительных задач. Оптимальное соотношение прочности и массы, наиболее широкая область применения.

  • Оптимальное соотношение прочности и массы
  • Наиболее распространённый тип профиля
  • Широкая область применения

Примеры: 20Б1, 25Б1, 30Б1

Широкополочные (Ш)

Увеличенная ширина полок, повышенная устойчивость, работа при больших нагрузках. Применяются в несущих каркасах зданий.

  • Увеличенная ширина полок
  • Повышенная устойчивость
  • Несущие каркасы зданий

Примеры: 20Ш1, 30Ш1, 40Ш1

Колонные (К)

Максимальная жёсткость и несущая способность. Предназначены для колонн, стоек и ответственных опорных конструкций.

  • Максимальная жёсткость
  • Высокая несущая способность
  • Колонны, стойки, ответственные опоры

Примеры: 20К1, 30К1, 40К1

Сравнительная таблица серий

ХарактеристикаБШК
Ширина полокСтандартнаяУвеличеннаяМаксимальная
Несущая способностьВысокаяОчень высокаяМаксимальная
Каркасы зданийДаДаДа
Колонны и опорыОграниченноДаОптимально
Масса профиляСредняяВыше среднейНаибольшая

Нормативная документация

ГОСТ 8239-89
Двутавры горячекатаные. Сортамент
Просмотреть Скачать
ГОСТ 26020-83
Двутавры с параллельными гранями полок (серии Б, Ш, К)
Просмотреть Скачать
ГОСТ 19425-74
Специальные двутавры для подвесных путей и шахтных стволов
Просмотреть Скачать
Каждая партия продукции сопровождается сертификатом качества с указанием марки стали и соответствия стандарту.

Область применения

Строительство
  • жилые и промышленные здания
  • несущие каркасы и перекрытия
  • колонны и опорные стойки
  • лестницы и площадки
Инфраструктура
  • мосты и эстакады
  • склады и ангары
  • подземные сооружения
  • транспортные объекты
Промышленность
  • тяжёлые металлоконструкции
  • подъёмно-транспортное оборудование
  • рамы и корпуса оборудования
  • специальные сооружения

Как выбрать двутавровую балку

ДиапазонПрименение
10–16Частное строительство, небольшие сооружения
18–24Перекрытия и каркасы зданий
27–36Промышленные объекты
40 и болееВысоконагруженные конструкции

Тип Б подходит для универсальных строительных задач; Ш — там, где требуется повышенная устойчивость каркаса; К — для колонн и опор с максимальными нагрузками.

Преимущества двутавровой балки

Высокая несущая способность
H-образное сечение максимально эффективно воспринимает изгибающие нагрузки при минимальном расходе металла
Широкий сортамент
Номера 10–60, серии Б, Ш и К — подбор профиля под любую конструктивную задачу: от частного строительства до тяжёлых промышленных объектов
Технологичность
Хорошо сваривается, режется и обрабатывается стандартными методами — болтовые и сварные соединения без ограничений
Универсальность
Применяется в жилом и промышленном строительстве, мостах, эстакадах, складах, ангарах и тяжёлых металлоконструкциях
Долгий срок службы
Горячекатаная конструкционная сталь обеспечивает стабильные механические характеристики и высокую стойкость к усталостным нагрузкам
Сертификат качества
Каждая партия сопровождается сертификатом с указанием марки стали, механических свойств и соответствия ГОСТ
