Кабельные барабаны
от производителя
Деревянные барабаны диаметром 400–3500 мм по ГОСТ 5151-79 и нестандартным размерам. Изготовление — от 3 рабочих дней, отгрузка по России и СНГ.
Кабельные барабаны в наличии и под заказ
Стандартные барабаны
Деревянные кабельные барабаны по ГОСТ 5151-79, номера 5–30а, диаметр щеки 500–3000 мм. Подходят для большинства силовых, управляющих и оптоволоконных кабелей.
Кабельный барабан №14Ø щеки: 1400 мм · Ø шейки: 750 ммПод заказЦена по запросу- Кабельный барабан №16АØ щеки: 1600 мм · Ø шейки: 800 ммПод заказЦена по запросу
- Кабельный барабан №18АØ щеки: 1800 мм · Ø шейки: 900 ммПод заказЦена по запросу
- Кабельный барабан №20АØ щеки: 2000 мм · Ø шейки: 1000 ммПод заказЦена по запросу
- Комплект кабельного барабана №14Ø щеки: 1400 мм · Ø шейки: 750 ммПод заказЦена по запросу
- Комплект кабельного барабана №16АØ щеки: 1600 мм · Ø шейки: 800 ммПод заказЦена по запросу
- Комплект кабельного барабана №18АØ щеки: 1800 мм · Ø шейки: 900 ммПод заказЦена по запросу
- Комплект кабельного барабана №20АØ щеки: 2000 мм · Ø шейки: 1000 ммПод заказЦена по запросу
Почему выбирают нас
Надёжный партнёр кабельных заводов России и СНГ на протяжении 20 лет.
Полный цикл без посредников — от бревна до готового барабана.
Современное немецкое оборудование, допуски ±0.5 мм.
Все типоряды соответствуют государственному стандарту.
Производим по чертежам и ТЗ заказчика любых габаритов.
Отлаженный цикл — быстрое исполнение серийных заказов.
Собственный транспорт и партнёрские транспортные компании.
Кабельные барабаны собственного производства
ООО «Евросетка» осуществляет изготовление деревянных кабельных барабанов по европейским стандартам и ГОСТ 5151-79 типоразмеров от №8 до №30. Также мы производим барабаны по индивидуальным размерам и техническим требованиям заказчика, если стандартные решения не подходят для особенностей кабельной продукции или условий транспортировки.
Кабельный барабан является неотъемлемой частью хранения, перевозки и монтажа кабеля. От качества его изготовления напрямую зависит сохранность продукции, удобство погрузочно-разгрузочных работ, безопасность транспортировки и снижение риска повреждения кабеля при эксплуатации. Именно поэтому для производства барабанов мы используем полностью автоматизированную немецкую линию, обеспечивающую высокую точность всех элементов конструкции.
Наши барабаны отличаются повышенной прочностью и надёжностью благодаря минимальным зазорам между досками, точной геометрии фланцев и шейки, а также усиленной конструкции для крупных типоразмеров. Утапливание крепёжных элементов и дополнительная обработка поверхностей исключают повреждение изоляции кабеля во время намотки, хранения и транспортировки.
Для повышения эксплуатационных характеристик барабаны могут комплектоваться внутренними втулками, металлическими бандажами и улитками для удобства монтажа кабеля. При необходимости возможно изготовление конструкций без применения гвоздей в отдельных узлах, что дополнительно повышает качество и долговечность изделия.
Типоразмеры №8 — №30
Полный типоряд по ГОСТ 5151-79 и европейским стандартам, нестандартные — по ТЗ.
Немецкая автолиния
Полностью автоматизированное производство — точность всех элементов конструкции.
Защита изоляции кабеля
Утопленный крепёж, минимальные зазоры, обработанные поверхности исключают повреждения.
Дополнительная комплектация
Втулки, металлические бандажи, улитки. Возможно исполнение без гвоздей в узлах.
Заказывая кабельные барабаны в ООО «Евросетка», вы получаете надёжную тару, которая обеспечивает сохранность дорогостоящей кабельной продукции, упрощает логистику и соответствует требованиям современных производителей и поставщиков кабеля.
Полный производственный цикл
6 этапов — от сырья до отгрузки. Нажмите на карточку, чтобы посмотреть видео.
Послойная сборка щёк кабельных барабанов перед обработкой на гвоздезабивной машине.
Гвозди утапливаются на 5–10 мм — исключают повреждение изоляции кабеля при намотке.
Точная обрезка щеки и обработка шейного паза. Толщина щеки — 90 мм (барабан №20).
Сверление отверстий под шпильки в полуавтоматическом режиме на автоматизированной линии.
Финишная шлифовка внутренней поверхности щеки перед контролем качества и финальной сборкой.
Добивка гвоздей, обработка гипохлоридом для отбеливания древесины, установка втулки.
Техническая документация

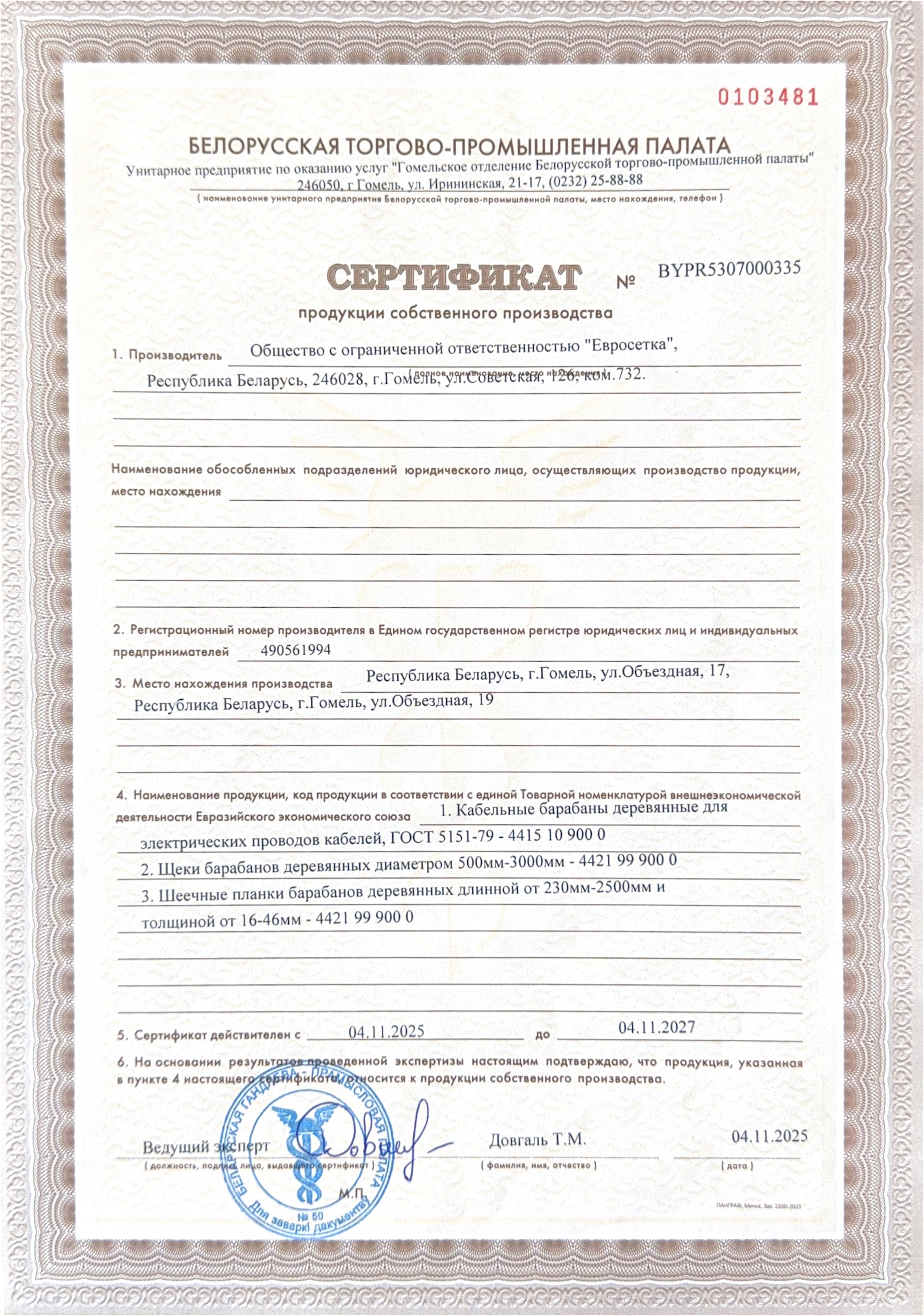

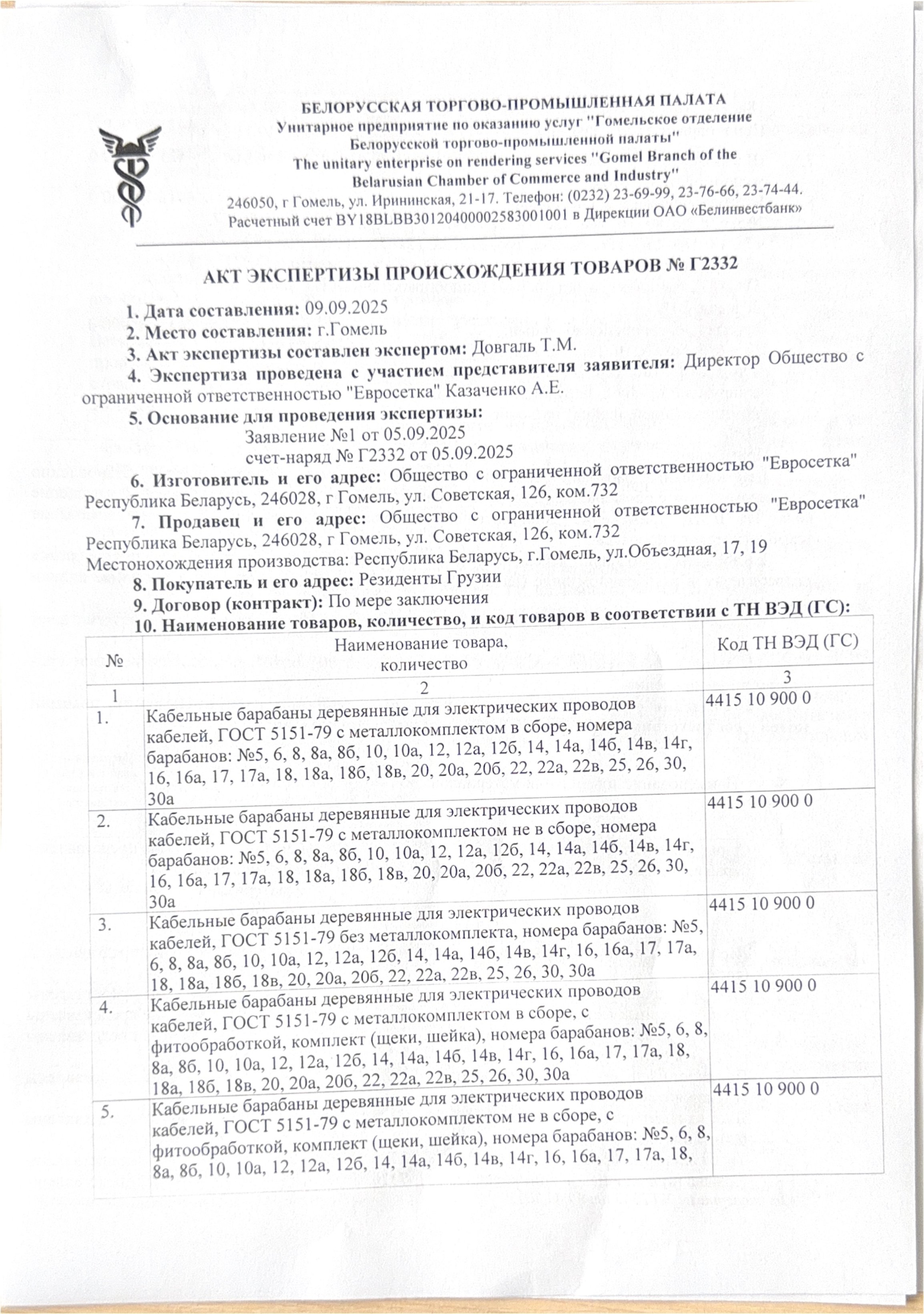

Вся документация по продукции — сертификаты, ТУ и экспертные заключения.
Нам доверяют ведущие предприятия
Барабаны Евросетка поставляются на кабельные заводы и крупные строительные объекты по всей России и СНГ.
Хотите стать нашим партнёром? Свяжитесь с нами — обсудим условия сотрудничества.
Показаны все (16)
Деревянные кабельные барабаны — ГОСТ 5151-79

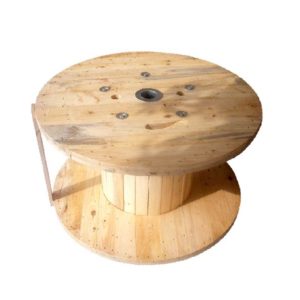

Кабельный барабан — тара для намотки, транспортировки и хранения кабельной продукции. Изготавливается из хвойных пород древесины (сосна, ель) с применением стальных шпилек и оси.
Читать ГОСТ 5151-79Ключевые требования стандарта
-
Материал Хвойные пиломатериалы не ниже 3-го сорта по ГОСТ 8486 и ГОСТ 24454. Для барабанов №5–18в допускаются мягкие лиственные породы не ниже 2-го сорта по ГОСТ 2695 (кроме берёзы). П. 2.2.
-
Типоряд и размеры Барабаны №5–30а с диаметром щеки 500–3000 мм. Номер барабана = диаметр щеки в дм. Размеры по таблице 1 ГОСТ 5151-79. Пп. 1.1–1.2.
-
Шпильки и крепёж Шпильки М12–М24 (3–10 шт., зависит от номера барабана) по черт. 12 и табл. 12. Гайки по ГОСТ 5915, шайбы по ГОСТ 6958. Пп. 2.15–2.17.
-
Допуски и шероховатость Допуск по диаметру щеки: ±15 мм (№5–17а), ±20 мм (№18 и выше). Шероховатость щёк и шейки — не более Rmax 500 мкм. Пп. 1.4, 2.4.
Основные типоразмеры
| № барабана | Диаметр щеки D, мм | Диаметр шейки D₁, мм | Длина шейки L, мм | Толщина щеки S, мм |
|---|---|---|---|---|
| 5 | 500 | 200 | 230 | 38 |
| 6 | 600 | 200 | 250 | 38 |
| 8 | 800 | 450 | 230 | 38 |
| 8а | 800 | 450 | 400 | 38 |
| 8б | 800 | 450 | 576 | 38 |
| 10 | 1000 | 545 | 500 | 50 |
| 10а | 1000 | 500 | 710 | 50 |
| 12 | 1220 | 650 | 500 | 50 |
| 12а | 1220 | 650 | 710 | 50 |
| 12б | 1220 | 600 | 500 | 50 |
| 14 | 1400 | 750 | 710 | 58 |
| 14а | 1400 | 900 | 500 | 58 |
| 14б | 1400 | 1000 | 600 | 58 |
| 14в | 1400 | 750 | 710 | 70 |
| 14г | 1400 | 750 | 900 | 58 |
| 16 | 1600 | 1200 | 700 | 58 |
| 16а | 1600 | 800 | 800 | 58 |
| 17 | 1700 | 900 | 750 | 70 |
| 17а | 1700 | 900 | 900 | 70 |
| 18 | 1800 | 1120 | 900 | 80 |
| 18а | 1800 | 900 | 1100 | 80 |
| 18б | 1800 | 1120 | 1100 | 80 |
| 18в | 1800 | 1120 | 1150 | 70 |
| 20 | 2000 | 1220 | 1000 | 90 |
| 20а | 2000 | 1000 | 1060 | 90 |
| 20б | 2000 | 1500 | 1000 | 90 |
| 22 | 2200 | 1320 | 1000 | 118 |
| 22а | 2200 | 1480 | 1050 | 118 |
| 22б | 2200 | 1680 | 1100 | 118 |
| 22в | 2200 | 1320 | 1150 | 118 |
| 25 | 2500 | 1500 | 1300 | 130 |
| 26 | 2650 | 1500 | 1500 | 140 |
| 30 | 3000 | 1800 | 1800 | 180 |
| 30а | 3000 | 2500 | 1700 | 96 |
Применения кабельных барабанов
- Силовые и управляющие кабели Кабели сечением до 1000 мм² для энергоснабжения и систем автоматики
- Оптоволоконные и ТК-кабели Кабели связи и передачи данных, телекоммуникационные магистрали
- Кабели в броне (ААБ, СБГ) Бронированные кабели для прокладки в земле и агрессивных средах
- Кабели ВН 6–220 кВ Высоковольтные кабели для электросетей и подстанций
- Провода воздушных ЛЭП Неизолированные и самонесущие провода для линий электропередачи
- Горнодобывающие и морские кабели Гибкие кабели для шахт, карьеров и морских платформ
- Нефтегазовая отрасль Кабели для буровых установок, нефтепроводов и газовых объектов
- Контрольные кабели и провода Кабели для систем управления, сигнализации и КИПиА
